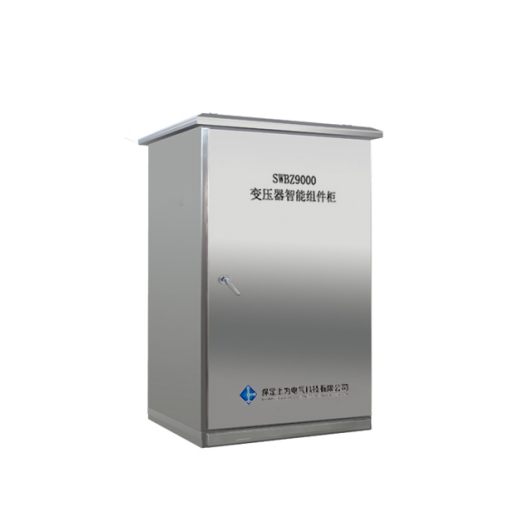

SWBZ9000变压器智能组件柜
SWBZ9000变压器智能组件柜

一 概述

SWBZ9000变压器智能组件柜完全满足智能变电站内油浸式电力变压器智能化的技术要求,依据监控设备模块化、设计标准化、安装就地化的原则,采用先进的检测技术、信号处理及数字化技术、嵌入式计算机技术、高速以太网通信技术以及状态评估诊断技术,实现对变压器智能化监测和状态评估。SWBZ9000智能组件集成了对局部放电、温度负荷、油中溶解气体和微水、铁芯接地电流、光纤绕组测温、变压器振动等信号以及冷却装置、有载分接开关等执行机构的监控,同时为非电量保护装置、合并单元等预留安装和通讯接口。

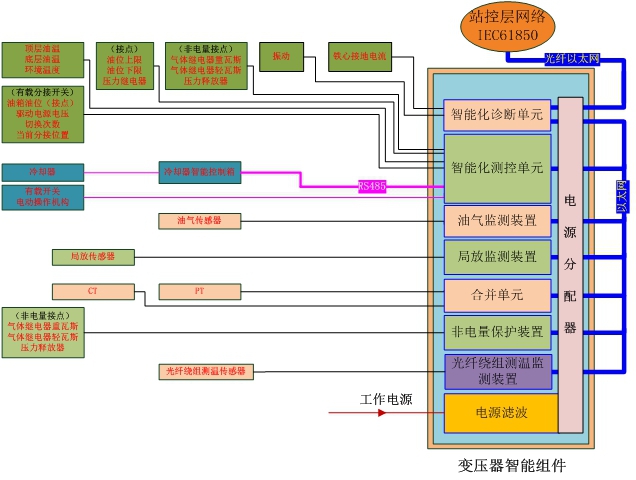

SWBZ9000变压器智能组件柜的智能电子装置部分主要由变压器智能化单元、局部放电监测单元、合并单元等设备组成,各监测单元统一采用整19吋或半19吋上架式标准机箱安装在智能组件柜内。

二 使用环境

1、 海拨高度不超过于2000米。
2、 环境温度-40~+55℃ 。
3、 相对湿度不大于95%,
4、 无强烈振动和冲击。
5、 周围无严重尘土、爆炸危险介质、腐蚀金属和破坏绝缘的有害气体、导电微粒和严重的霉菌。
6、 垂直倾斜度不大于5度。

三 功能特点

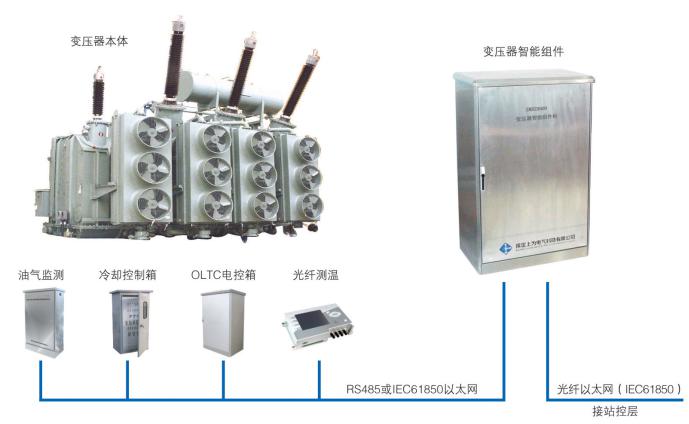

1.具备高度集成性,集成了多个子 IED 的信息(油色谱、局部放电、铁心接地电流、光纤绕组测温、冷却装置、有载开关等),智能化诊断单元对变压器的监测数据进行统一分析处理后, 将数据上传到站控层系统,同时还可以对具备控制功能的 IED 进行控制。
2.能对变压器实时运行状态进行准确有效的评估诊断:智能化诊断单元通过实时采集的变压器运行状态信号,运用与变压器评估诊断相关的六种分析模型(热平衡模型、绝缘老化模型、过负荷模型、冷却模型、综合状态评估模型、故障分类模型),评估变压器健康状态,并为变压器故障提供预警机制,提前为变压器的检修提供指导性建议。
3.支持多种通讯协议,完全兼容 IEC61850 标准(MMS、GOOSE、SV 等):变压器智能化诊断单元支持与各 IED 之间采用 IEC61850 通讯协议或其它标准协议,对站控层的接口采用光纤以太网,协议完全遵循 IEC61850 标准。
4.各 IED 均采用工业级可靠性设计,具有抗高频振动的特性和较大工作温度范围;同时采用可有效防止电噪声的坚固的 IO 隔离系统和无风扇冷却方式以提高运行可靠性,完全满足电站的恶劣环境。各 IED 保存参数历史数据及事故、报警记录,并且掉电数据不丢失,便于事故原因分析。
5.整套智能组件具备防雷保护和抗地电位抬高的冲击保护功能,保证变压器智能组件在变电站内的安全可靠运行。
6.各 IED 外形采用统一设计,完全符合国家标准,全部采用 19 吋上架或半 19 吋上架标准机箱。
