一、系统概述
SW-DLZ100漏电流在线监测装置适用于电厂、煤炭、钢铁、纺织等400V TN及TT系统，可解决MCC线路中高阻接地，塑壳开关和热继电器不动作，造成PC后越级跳闸引发大面积失电问题。
绝缘监测系统通过不间断地检测用电系统的漏电电流，实时计算电气系统绝缘性能的变化，绝缘故障发生时******报警，有效减少因漏电发生的设备损坏、人身触电及电气火灾事故，避免突然停电造成巨大的经济损失，真正做到防微杜渐、防患于未然。
二、系统功能优点
1. 实时监控：在集控单元、监测主机上，能够实时显示被监测线路的漏电流，在监控计算机上显示变化趋势曲线，有助于检修人员******判断系统绝缘状况，有助于检修人员做检修计划。
2. 四级预警功能：支持四级（报警级数可设定）预警，如整定值可设300、2000、3000（mA）。系统检测到漏电流值超过预警定值时，发生警报，并自动延时后调整到下级定值；根据报警间隔的时间长短，可以判断出漏电故障，以确定何时检修，起到了状态检修的作用，提高了供电可靠性、连续性；同时也可根据现场工况设定相应的脱扣动作时间和跳闸整定值，以防止越级跳闸引发大面积停电，或者用户也可以选投“不跳闸”。
3. 高灵敏度漏电检测互感器：监测装置采样灵敏、******高。本公司研发的智能漏电互感器采用“微晶铁芯”和“零磁通技术”自动补偿设计，使互感器始终处于理想的“零磁通”工作状态，提高了互感器的灵敏度。漏电互感器采用标准化设计，具有很好的互换性。
三、系统构成

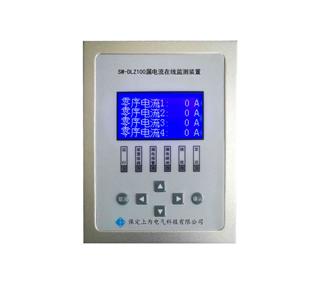

智能绝缘监测系统主要由 SW-DLZ100漏电监测主机、漏电检测互感器组成。监测主机通过RS485与后台监控计算机进行数据交换，实现通讯组网。并且雨天绝缘整体劣化情况自动适应，采用模糊算法干扰屏蔽，使其工作稳定可靠。
