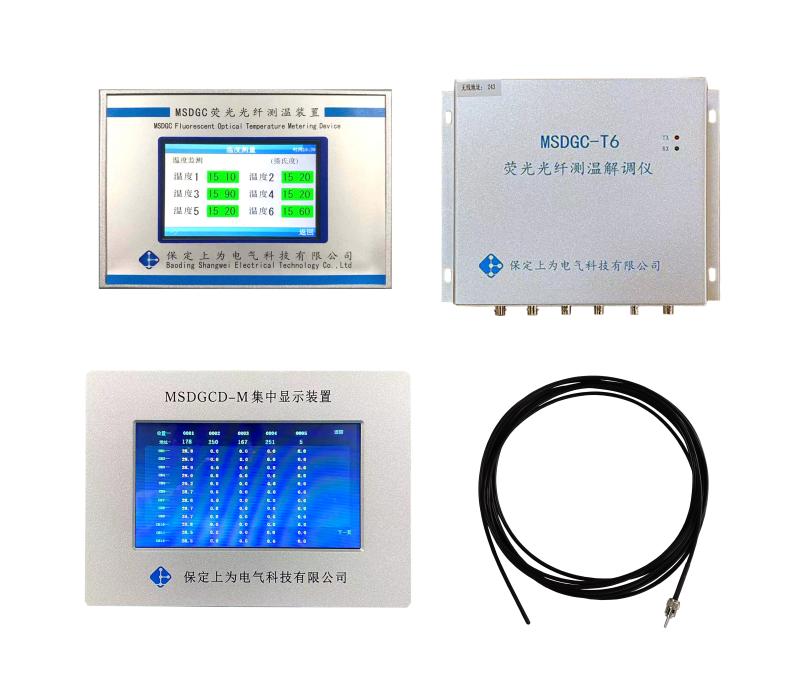

SW-DGC开关柜荧光光纤测温系统
SW-DGC开关柜荧光光纤测温系统

一、系统概述
过热故障、绝缘故障和机械故障是造成电力系统安全事故重要原因。而过热故障的发生频率又占事故总数的 50%以上。高压配电装置异常温度升高必将引起接触电阻增大、设备老化,绝缘下降、导体烧溶,严重的将造成接地短路,继发为相间短路,造成设备损坏、中断供电,甚至引发严重的人身、电网、设备事故。
这些恶性事故不但给电力企业带来了严重的经济损失,还有可能造成无法估量的恶劣社会影响。由于过热故障频发不断且有增长之势,因此《国家电网公司十八项电网重大反事故措施》(试行)中 11.7.2 关于“加强对运行设备温升的监视” 就明确提出了对容易发生“过热”故障的元件要进行温升监测。当前,社会的发展也对整个供电环节都提出了更高的安全及质量要求,对配电装置运行温度的监测也是智能电网建设的重要课题。因而本报告认为有必要在配电装置中配置相关的温升在线监测装置,使电力企业有针对性的采取预防措施,提高安全供电水平。
随着电网的发展和装备技术的提高,密闭式 10kV、35kV 系统开关柜在电网中已大量使用,小型化、紧凑化的设计以及用电环境的变化,使得开关柜内部过热现象已成为开关柜使用中的常见异常状态,因而在一些负荷较重的线路中, 普遍存在开关柜内各主导流部位温升超标的问题。

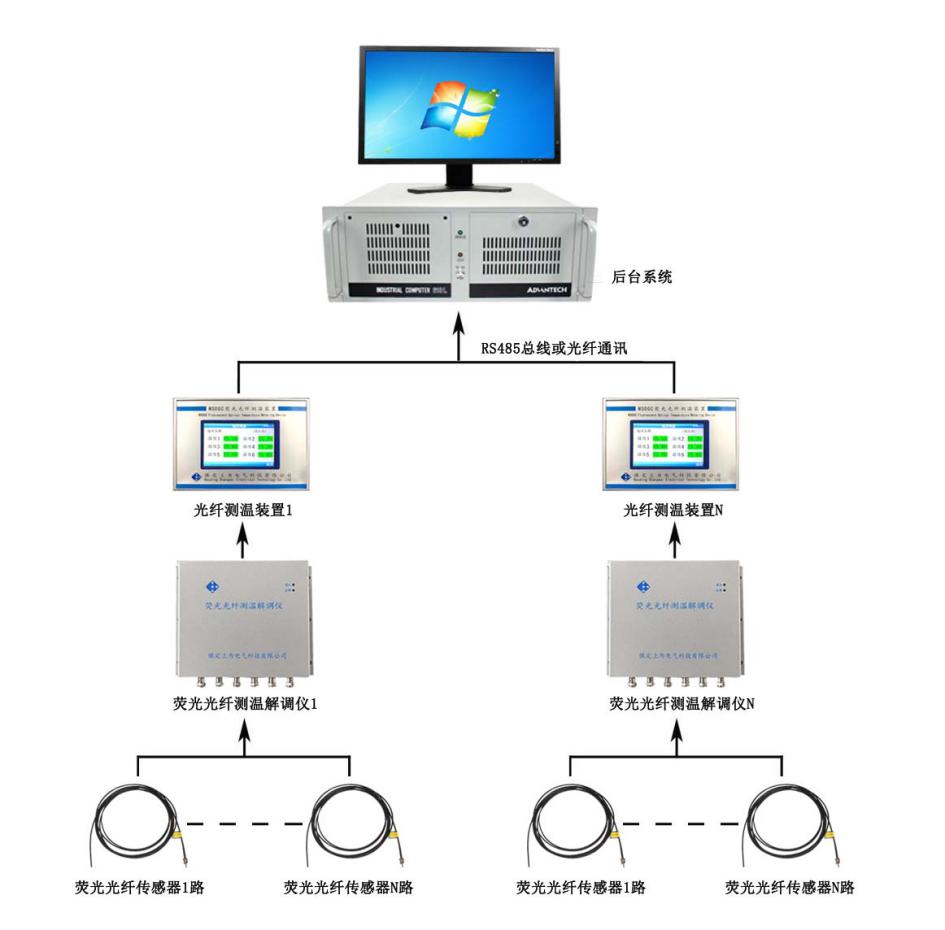

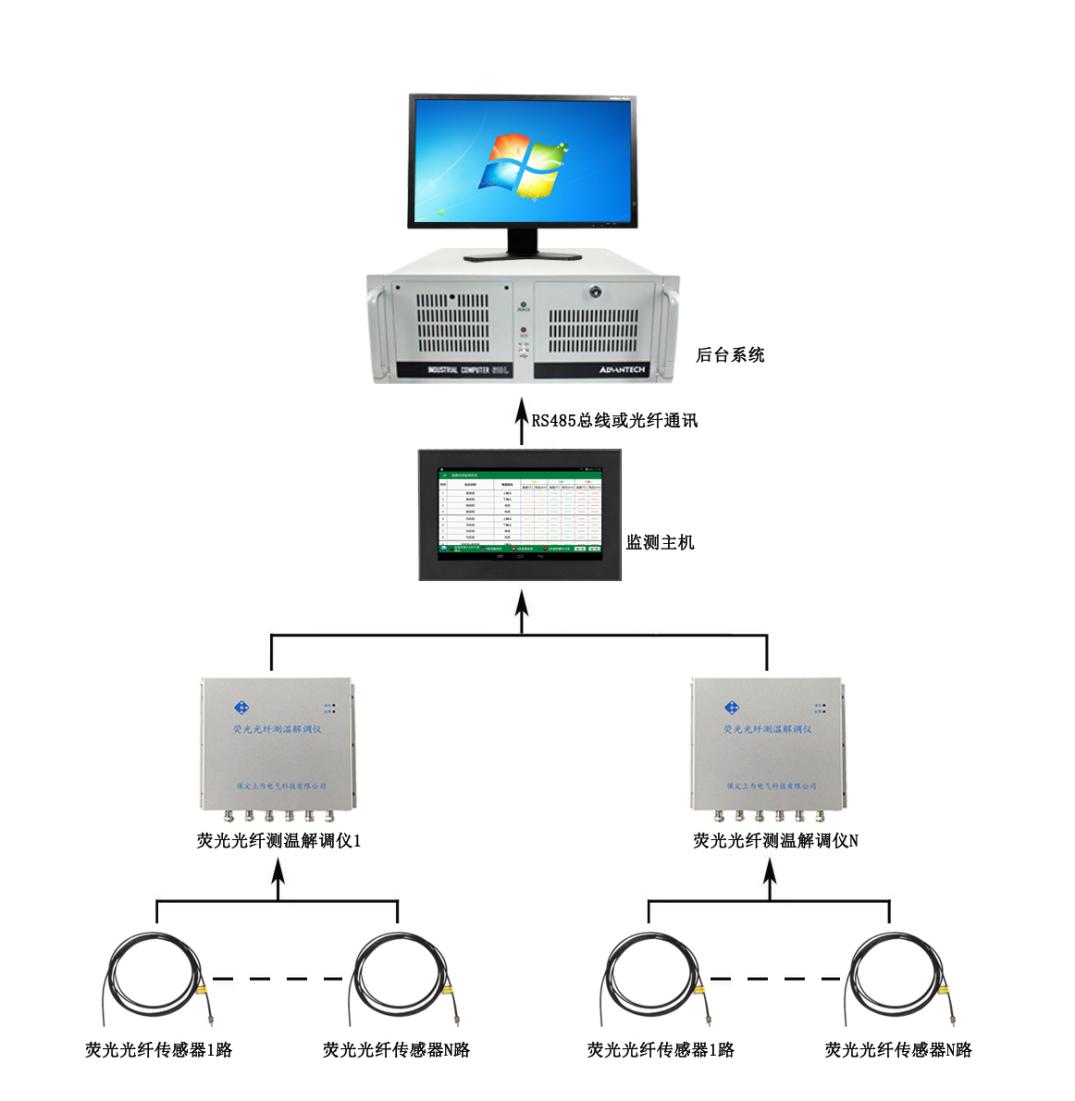

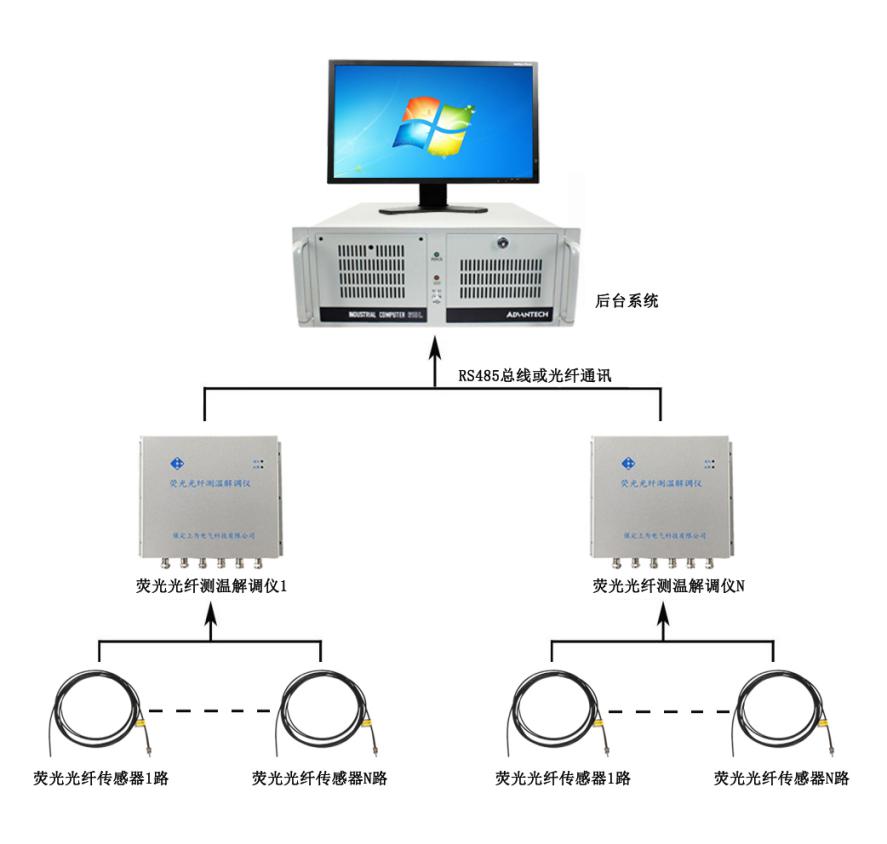

本系统采用国际先进的荧光光纤温度传感技术,具有耐高压、不受电磁干扰、本质安全、长期可靠、易扩展等优点,对发电及供电系统的发电机、高压开关柜、环网柜、室外及地下电缆接头等监测点的温度进行实时在线监测。
二、执行标准
系统提供的硬件设备和软件技术均符合最新版本的 IEC、IEEE 等相关标准要求,同时执行如下的行业标准和要求:
GB/T 17626-1998电磁兼容试验和测量技术
GB/T 2423-2001电工电子产品环境试验 第2部分:试验方法
GB2423.22 《电工电子产品基本环境试验规程,试验N:温度变化试验方法》GB/T17626.1《电磁兼容 试验和测量技术抗扰度试验总论》
GB/T17626.2《电磁兼容 试验和测量技术静电放电抗扰性试验》
GB/T17626.3《电磁兼容 试验和测量技术辐射(射频)电磁场抗扰性试验》
GB/T 17626.4《电磁兼容 试验和测量技术快速瞬变电脉冲群抗扰性试验》
GB/T 17626.5-1999《电磁兼容 试验和测量技术冲击(浪涌)抗扰度试验》
GB/T 17626.6-1999《电磁兼容 试验和测量技术射频场感应的传导骚扰抗扰度试验》
GB/T 17626.8-1998《电磁兼容 试验和测量技术工频磁场抗扰度试验》
GB/T 17626.9-1998《电磁兼容 试验和测量技术脉冲磁场抗扰度试验》
GB/T 17626.10-1998《电磁兼容 试验和测量技术阻尼振荡磁场抗扰度试验》
GB/T 17626.11-1999《电磁兼容 试验和测量技术电压暂降、短时中断和电压变化抗扰度试验》
GB/T 17626.12-1998《电磁兼容 试验和测量技术振荡波抗扰度试验》
三、主要功能
1、采集开关柜触头的温度信息。
2、采用各种诊断方法对设备健康状态进行分析,包括所有的设备参数越限告警分析等判断方法。
3、提供声光报警、干接点输出、人机界面显示报警信息等。
4、提供上位机软件系统,实时显示当前开关柜各个触点信息,以及过去一个月各个触点的温度信息的历史数据。

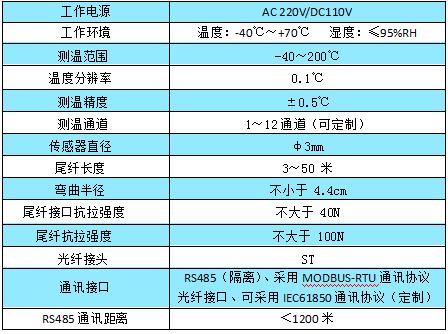

四、主要特点
1、就地同步测量、数字传输,各个测量单元使用数据总线进行数据传输,故可方便地排除外部变化对监测结果的影响,使各个被测设备的监测数据之间具有可比性。
2、数据浏览界面人性化,从方便用户使用系统的角度设计监视界面。监测数据采用状态灯、曲线和表格等多种形式显示。
3、现场监测单元能够实现对被监测设备状态参量的采集、信号调理、模数转换和数据预处理等功能,实现监测参量就地测量,进行数字转换和缓存,监测结构可根据需要定期传输至上一级控制单元。
4、采集频率高、精度高,能够根据用户设定采集数据,最小周期>2秒。
5、实现对被检测设备温度值发展历史趋势计算分析,结合工况信息评估开关的老化状态。保证电力系统安全,为设备状态检修提供依据;为设备调修评价与预测维修提供可靠的技术数据。
