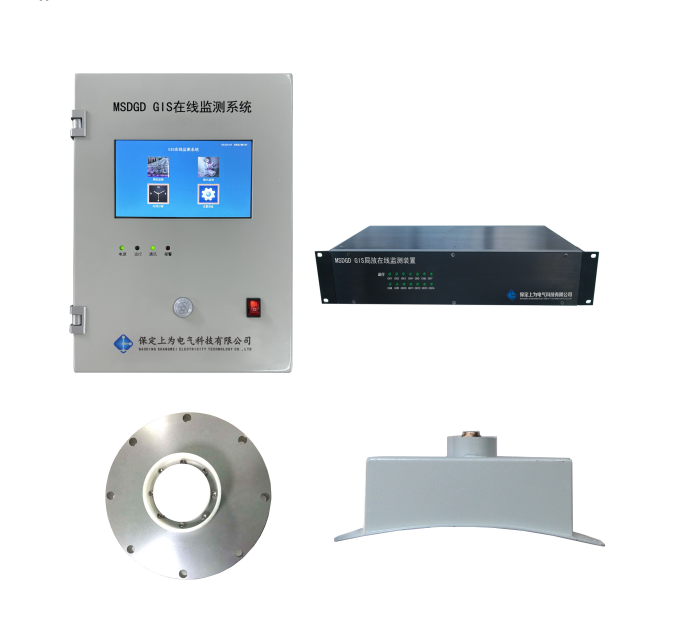

SWPD-G型GIS局部放电在线监测装置
SWPD-G型GIS局部放电在线监测装置

一、产品概述
SWPD-G型GIS局放在线监测系统采用最新传感器技术、信号处理器、计算机等技术手段和算法实现的新一代高性能数字化局放在线监测装置。GIS在线监测系统由传感器、信号传输电缆、就地监测单元、后台监测主机及软件构成。

二、产品性能及技术参数
1.就地监测单元
该监测单元独立完成局放信号采集和调理、干扰和监测数据的处理、放电量等局放参数的统计和分析、超标报警等一系列的工作。采用UDP/IP网络协议信号输出,可以直接连接到后台计算机,后台计算机上位机软件具有在线局放数据的记录、趋势图形显示、图形分析、统计分析等功能。


2.特高频传感器
特高频传感器分为外置式和内置式两种;
2.1外置式特高频局放传感器


2.2内置式特高频局放传感器

2.3背景噪音传感器
背景噪音传感器用于采集监测环境中的干扰信号(例如:雷达信号、马达、航空、手机等产生的超高频信号)。该传感器安装在特高频传感器附近(同一个就地检测单元上的UHF传感器)与特高频传感器在绝缘盆子处采集的高频信号进行幅值、相位对比,实现实时过滤干扰信号的功能。
背景噪音感器参数
传感器:          背景噪音传感器
频带:            300MHz~3000MHz
信号传输方式:    50Ω同轴电缆
检测灵敏度:      ≤10PC
测量范围:        -70~-20dBm
安装方式:        强磁吸附
外形尺寸:        20mm*45mm*120mm
重量:            0.5kg
防护等级:        Ip56
工作环境温度:    -40℃~80℃
工作相对湿度:    5%~95%,无凝露

3.后台监测主机及软件
  本系统为GIS综合监测系统,可同时监测GIS局放量、SF6微水密度和温度、SF6气体泄漏,其他厂家传感器设备也可接入本系统。
