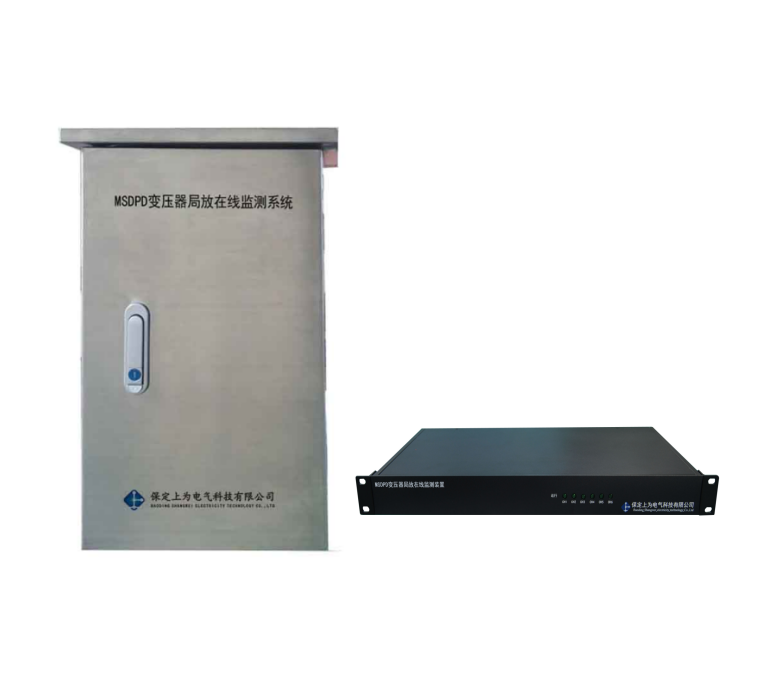

变压器局部放电在线监测装置
变压器局部放电在线监测装置

变压器局放在线监测装置是保定上为电气总结多年局放测量的现场处理经验,采用新的传感器技术、信号处理器、计算机等技术手段和算法实现的高性能数字化局放在线监测装置。
在本方案中采用局部放电传感器、局部放电监测仪已经在多个变电站和发电站中经过******的运行考验(室内外均有)一直运行可靠、稳定,并且有部分产品在现场发现了被监测设备的放电性故障,避免了重大事故的发生,经实际应用证明,本方案提供的产品,能够适应现场环境要求。
本系统提供的变压器在线监测模式为特高频模式,特高频局放检测技术是对变压器类设备普遍采用的先进的状态检测技术。根据电网会议CIGRE WG33/23-12 工作组对 变压器局部放电检测方法的研究,认为特高频法(UHF)的抗干扰能力强,检测范围较大,且对所有放电类型都比较敏感。我公司可同时提供针对各类高压电器多种监测模式的监测产品,确保监测产品能够及早的发现被监测设备产生的缺陷,使之成为一种有效的变压器设备电力事故预防手段。

系统功能
抗干扰能力强,监测数据******:局放监测仪采用全密封多腔体屏蔽设计,具有电磁兼容性和抗干扰能力;并配有模拟数字混合滤波功能,实现强干扰环境下局部放电在线监测。
提供多种报警方式:当局放超标时,该监测仪及时通过网络主动向上一级管理设备发出报警信号;此时在监测仪的液晶显示器上显示出报警信息。
设备管理方便:站内数台监测设备可独立运行,数据分别记录,也可通过一条数据通讯总线利用1台计算机对多台设备统一管理,可增加监测装置,由一台后台计算机管理。
存储量大,数据备份方便:在数据保存周期不小于1min的情况下,可连续保存数据的时间不小于3个月,并且可利用笔记本或计算机通过网络上载数据,进行数据备份。
局放参数的分析与计算,Q-Φ-t图、n-t图、Φ-t图等多种图形显示方式。
具备各种局放信号的趋势图、实时波形图、自动报警功能、历史记录查询、历史趋势图查询和报警记录查询等功能。
可根据现场环境收集背景图谱和典型放电图谱,导入图谱库存储为典型图谱实现智能对比和诊断功能。
检测到达到报警值的异常信号时系统自动触发收集收集异常信号并保存图谱数据。
主机信号采样频率为200M,单通道数据采样速率不小50M。
每单个工频周波至少分256段进行数据采集保证数据的真实性。
可以根据需求设置自动触发时间自动存储PRPD、PRPS图谱,也可以选择实时保存图谱。
信号同步方式有内部时钟同步和外部电源同步,具有固定相位和相位轮移模式。
可选择信号峰值、信号均值、放电密度及三维图谱模式并支持查看存储数据。
系统具有信号远传功能,可接入综合监控后台或大数据。
