容性套管是电力变压器的关键设备，介质损耗及等值电容参数是衡量容性设备绝缘状况的一项重要指标。通过对容性设备的泄漏电流、等值电容、介质损耗进行实时在线监测，可实现对高压电气设备的绝缘状况进行实时监测；同时，通过分析监测数据可及时发现容性套管潜在的故障并为状态检修提供重要的数据依据，为电力系统安全、可靠、稳定、经济的运行提供可靠的保证，为运行检修人员提供可靠的设备绝缘信息和科学的检修依据，从而达到减少事故发生，延长检修间隔，减少停电检修次数和时间，提高设备利用率和整体经济效益的目的。

系统结构

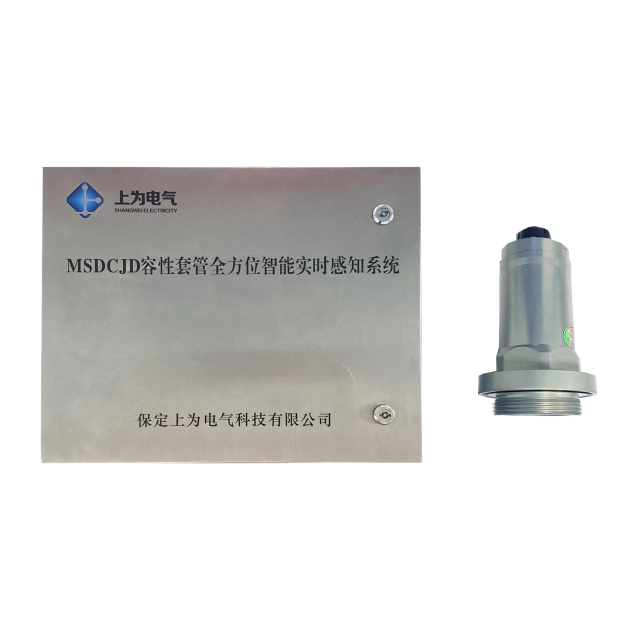

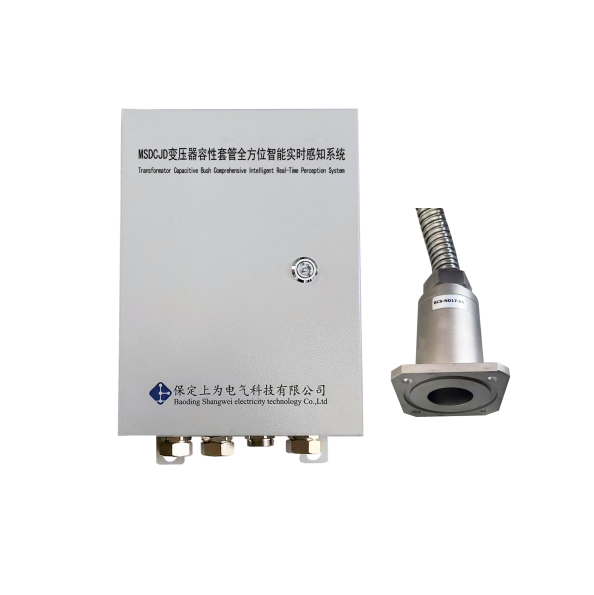

 容性套管在线监测系统由容性套管在线监测装置、高低频一体化传感器、母线电压在线监测装置以及监测主机/IED四种单元装置组成：
1.在线监测主机，用于对所有监测单元控制、数据管理、数据存储、数据通信等；
2.容性设备监测装置，用于采集容性套管的泄漏电流；
3.母线电压监测装置，用于采集容性套管所在母线的三相电压；
4.高低频一体化传感器，用于容性套管末屏电流取样和局放信号取样；
容性套管在线监测系统采用先进的分层分布式结构，应用总线控制技术和模块化设计原理，使系统的抗干扰性能、测量的******性和稳定性都得到了很大的提高，满足了工业现场实用要求。

系统特点
采用高精度有源传感器，根据被测电流大小自动选择放大倍数，高精度测量；
采用动态相量补偿算法，实现高精度测量信号分析；
采用数字滤波算法，摒除模拟滤波器带来的“零漂问题”；
采用分布式测量结构，即就地测量、数字传输；
采用复小波去噪技术，高性能的放大滤波器组件；完善解决现场电磁环境下的干扰问题，
采用频域选频滤波技术，分析各频段信号分量******滤波，
可带电安装，即不需要主设备停电安装，方便、快捷的接入系统。

六、装置功能
容性套管在线监测装置有如下功能：
1、采集容性套管的泄漏电流，计算容性套管泄漏电流基波及3、5、7、9次谐波等；
2、采集PT母线电压，计算母线电压基波及3、5、7、9次谐波；
3、计算容性设备（套管）的介质损耗及电容量；
4、测量放电幅值：20mV（现场），频率范围为200kHz～300MHz，放电脉冲的时间分辨率为10μs，相位分辨率为0.18°。
5、提供50工频周期放电图、二维（q-φ，N-φ，N-q）、三维（N-q-φ）谱图，可用以分析放电的类型。
